CAD图纸对比

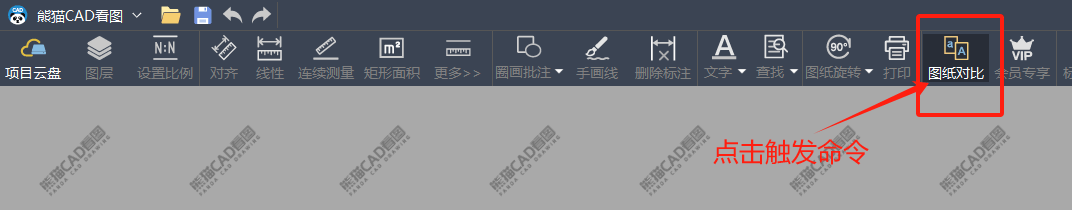

1. 启动【熊猫CAD看图】软件，点击【图纸对比】触发该命令。弹出图纸对比窗体。

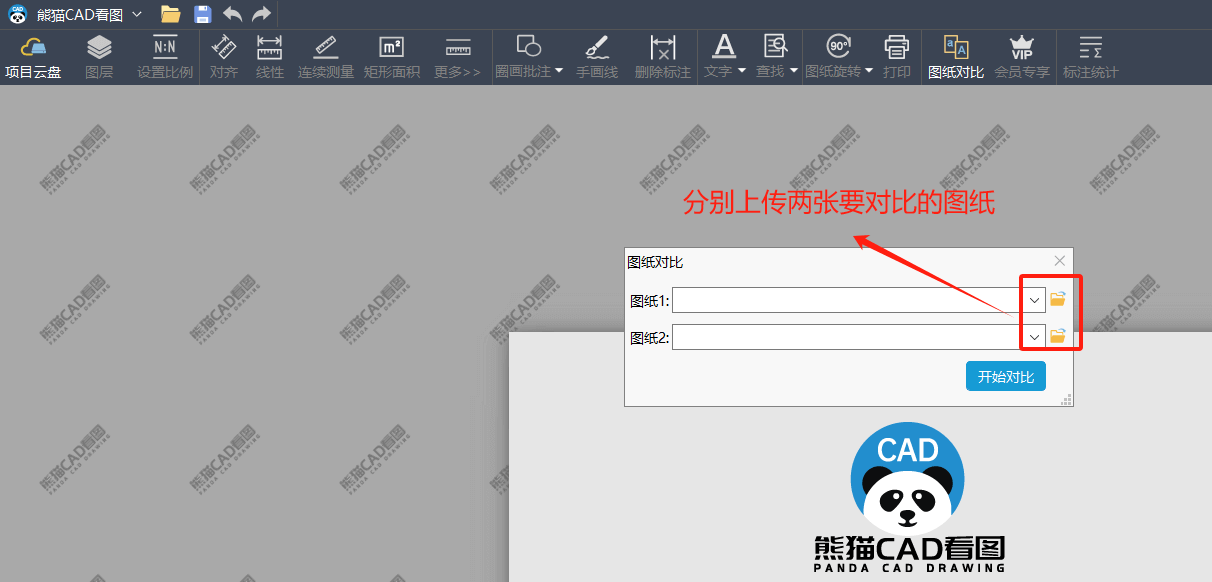

2. 在图纸对比窗体中，图纸1、图纸2后面点击文件夹选择上传需要对比的图纸，选择好之后点击下面蓝色的【开始对比】按钮。

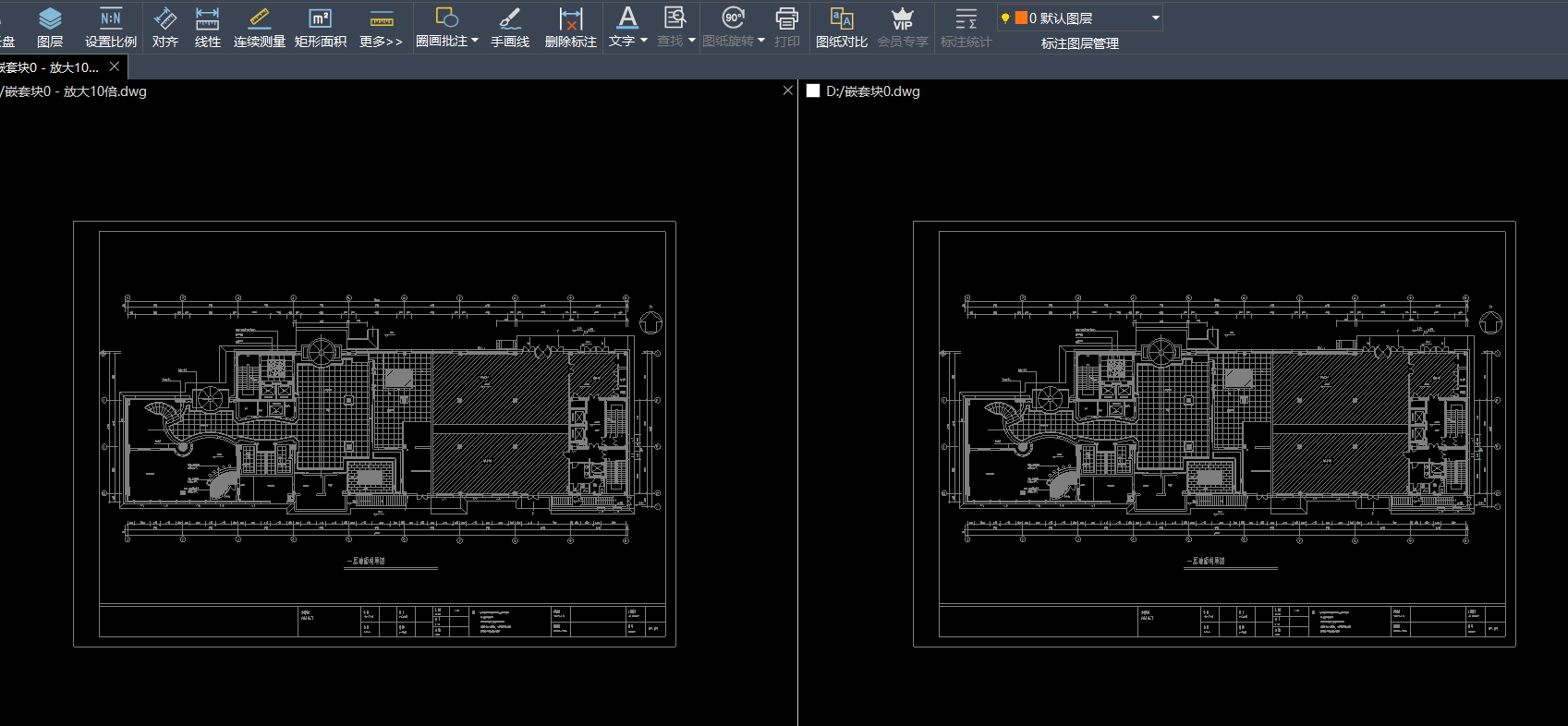

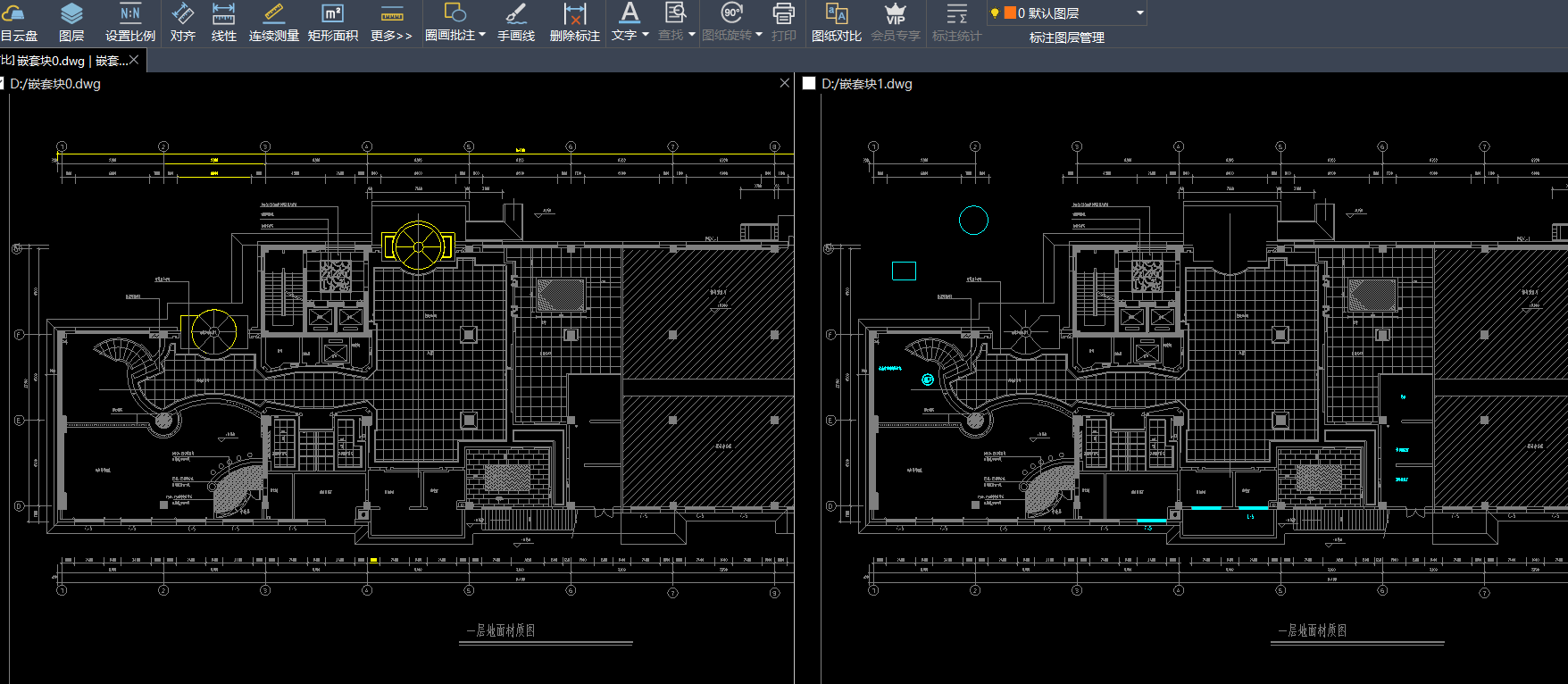

3. 两张图纸将在软件左右两侧分别呈现出来。此时，两边图纸一致的地方将以灰色显示，不同的地方将以高亮颜色显示出来。

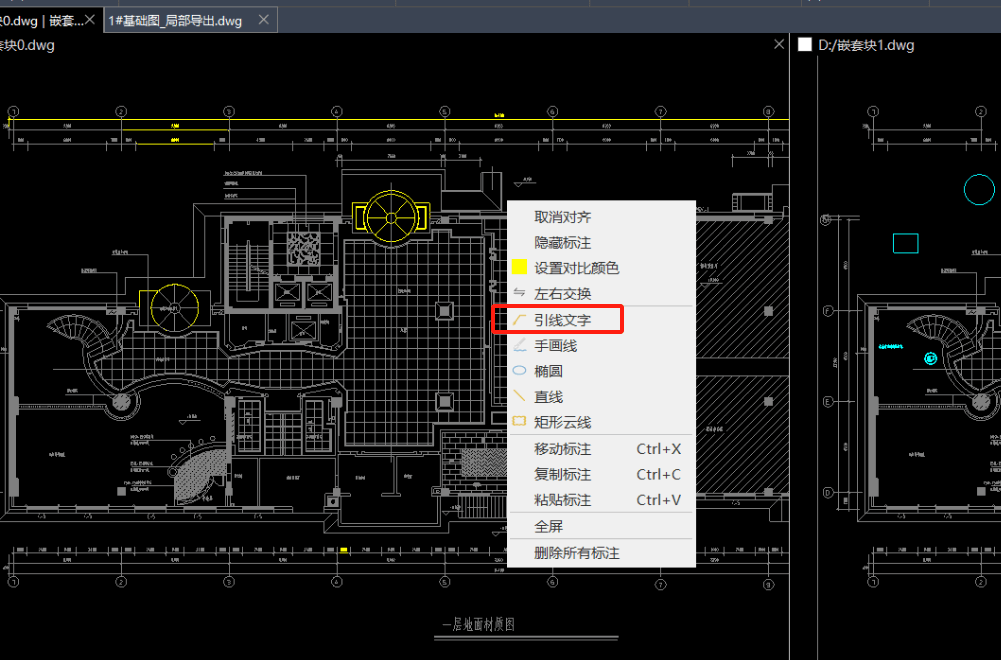

4. 在绘图区通过鼠标右键菜单选择【引线文字】即可在图纸上做引线标注。也可以进行【左右交换】、【设置对比颜色】等其他操作。


图纸对比对齐设置

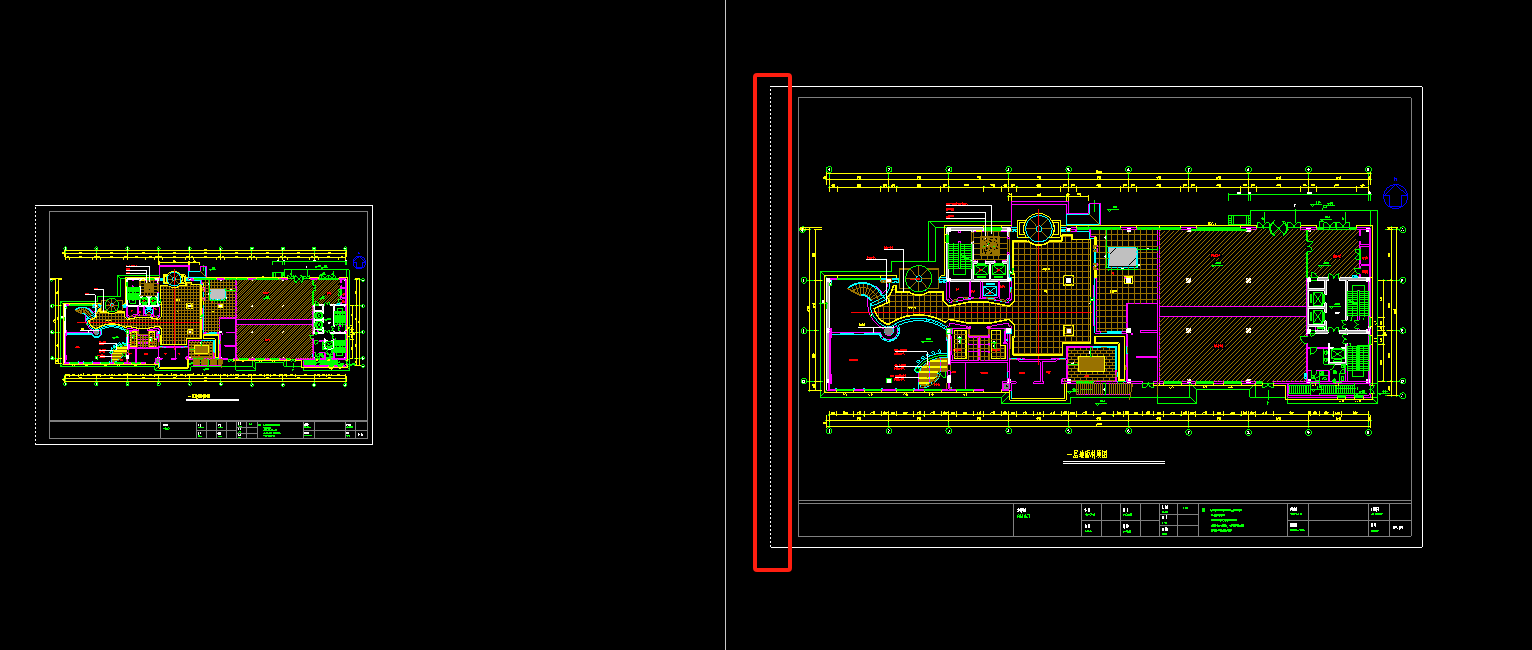

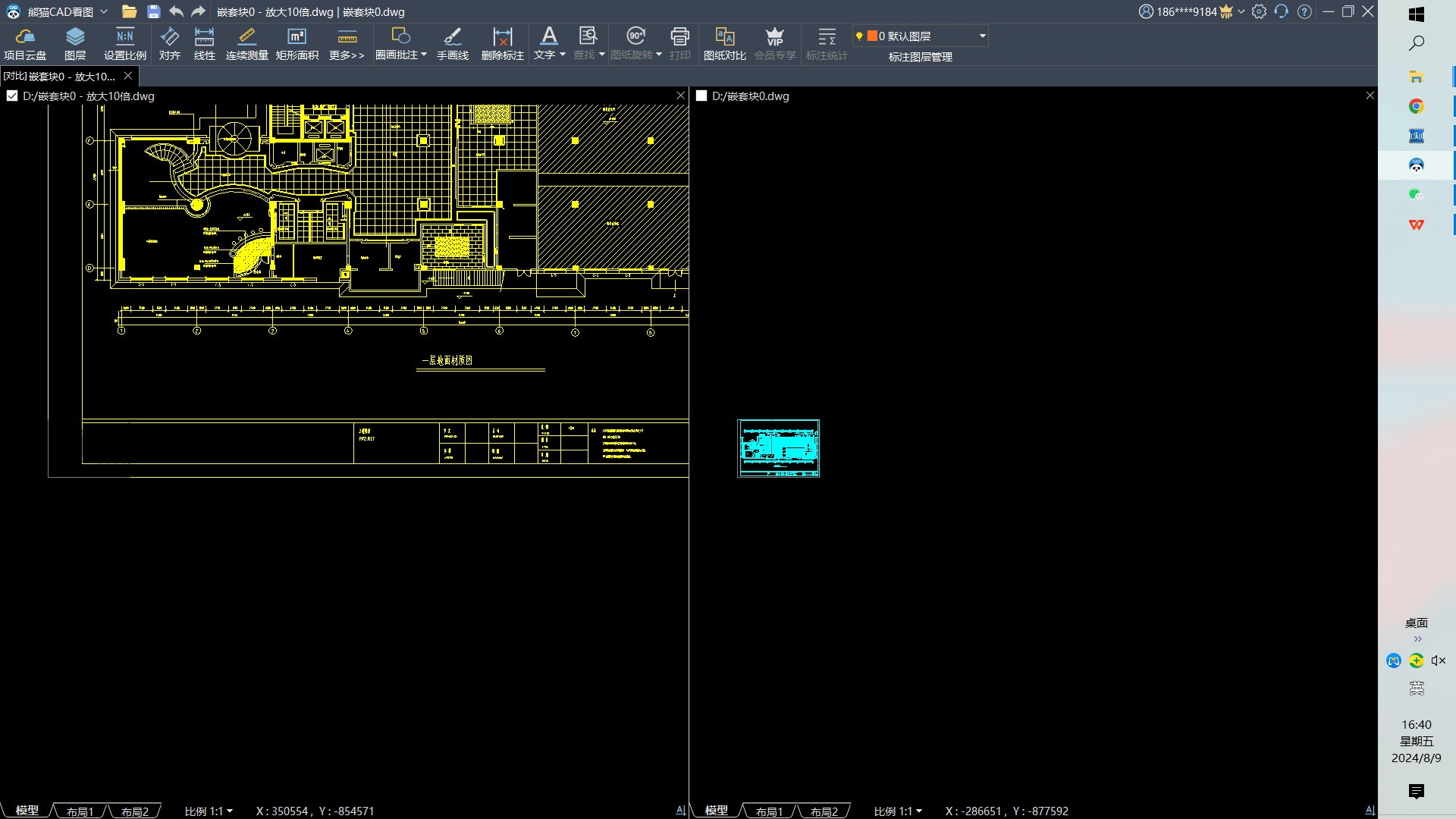

1. 【对齐设置】提醒。当对比的图纸出现以下缩放大小不一致、不能重叠对比时，就需要进行【对齐设置】。


【对齐设置】具体如下：

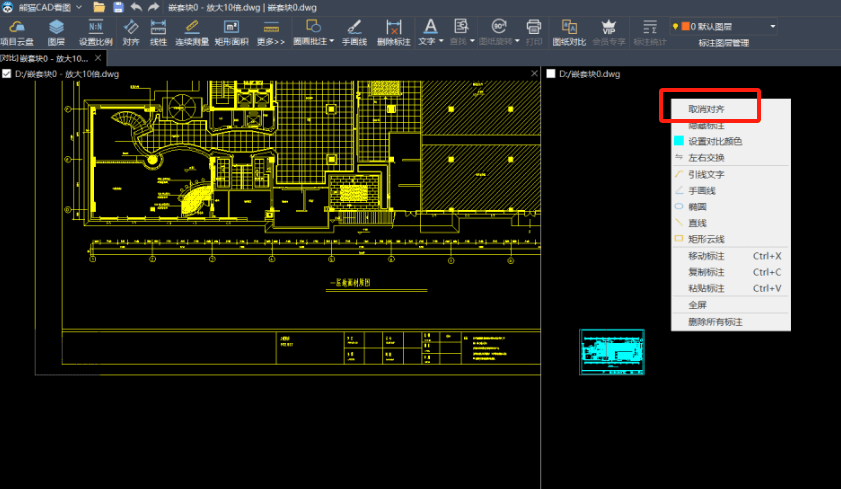

• 在其中一张图纸的绘图区点击鼠标右键，选择菜单里面的【取消对齐】。


• 再次点击鼠标右键，选择菜单里面的【对齐】。根据软件最下方提示，选择一条对齐参考线，再选择另一张图纸中的一条参考线，选定之后，两张图纸对比的对齐设置就完成，即可进行正常对比操作。


写标注

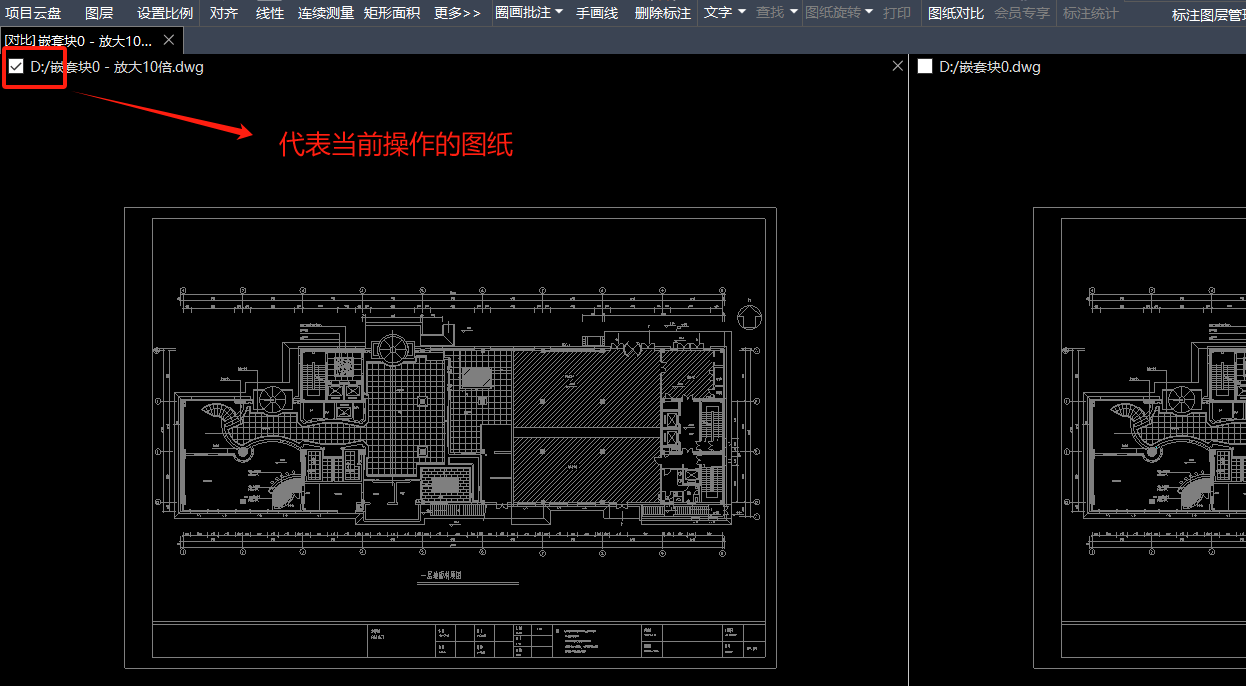

最后一点小提示：图纸对比的时候，图纸左上方小矩形中“✔”表示为当前操作图纸，如果出现图纸不能进行测量或标注时，请在对应图纸左上方进行选定后，方能进行正常操作。
